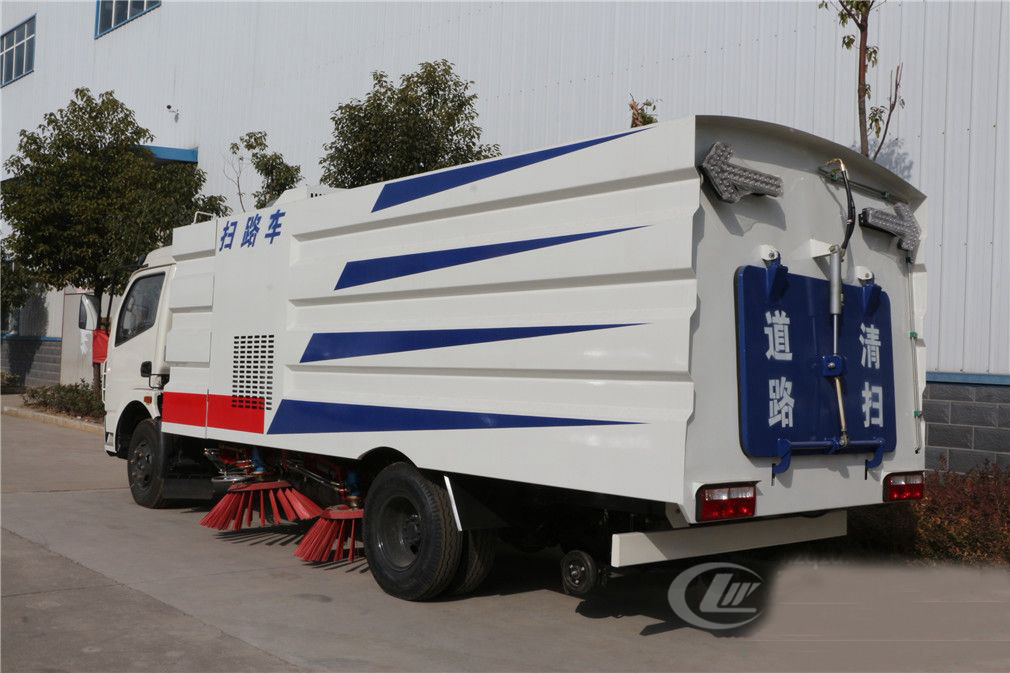

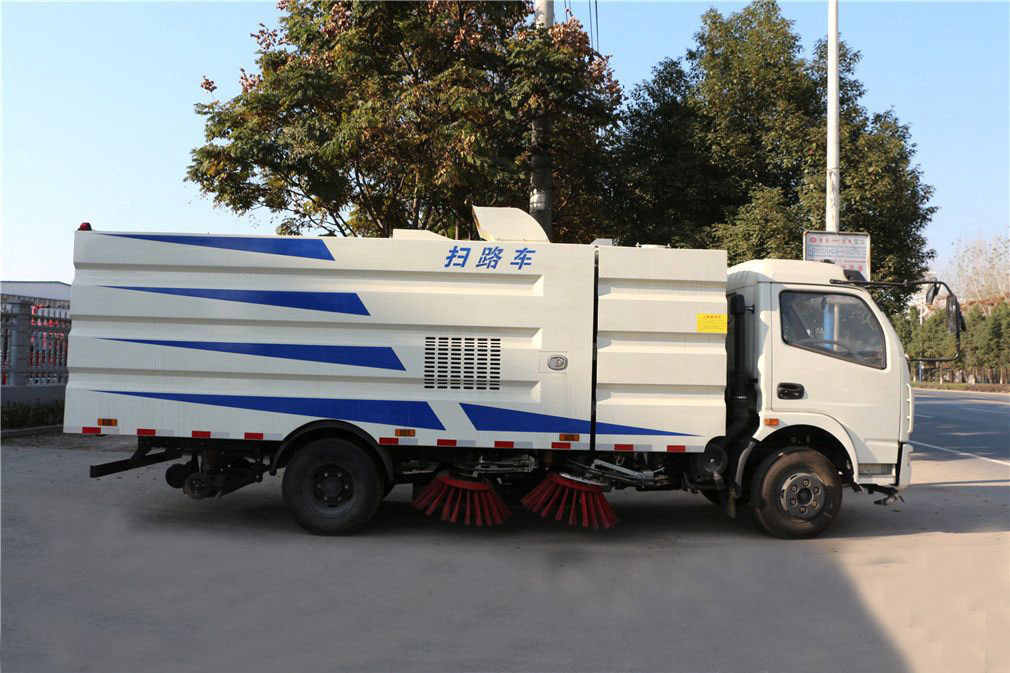

掃路車是在東風底盤基礎上加裝副發動機動力，清掃，抽吸及噴水降塵，液壓等裝置等改裝而成的新一代清掃設備。掃路車具有清掃寬度大，作業油耗低，操作簡便舒適，大幅度提升路面清潔效率等特點。廣泛應用于城市街道、國道、公路、碼頭、車站、廣場、水泥廠、電廠、礦廠等場所的路面垃圾清理，堪稱全能清掃車。

產品特點

       掃路車是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備。可廣泛立用于干線公路，市政以及機場道面、城市住宅區、公園等道路清掃。路面掃路車不但可以清掃垃圾，而且還可以對道路上的空氣介質進行除塵凈化，既保證了道路的美觀，維護了環境的衛生，維持了路面的良好工作狀況，有減少和預防了**事故的發生以及進一步延長了路面的使用壽命。

1、垃圾傾卸料度高：為便于垃圾傾卸，水箱設置在垃圾箱的底部，使得**大卸料角度高達54度以上，使得垃圾傾倒更為干凈徹底。
2、液壓閥組采用國內知名****品牌：測試壓力可以達35MPa,流量達300L/Min,可以對各種工業液壓閥和行走機械液壓閥的動態、靜態性能和疲勞壽命進行**測試。
3、副機空濾進氣系統設計**，可大大提高發動機的使用壽命：發動機的進氣質量將直接影響發動機的使用壽命，發動機的進氣過濾不好，輕則可能使發動機的功率降低、燒機油，重則可使發動機的缸套及活塞報廢，因而我公司為能夠**大限度地提高發動機的進氣質量，將發動機的進氣口引到了箱體頂部，使得發動機的進氣更為潔凈。
4、液壓系統過濾器全部采用知名產品：使液壓系統保持較高的清潔度, 采用**的液壓油冷卻技術，與同類產品相比，油溫下降了10度，延長了液壓油的使用壽命，液壓系統有過載自動保護裝置，全面保證了液壓系統的安全使用。
5、風機為國內知名品牌：為增加掃路車整體清掃效果，我公司采用國內質量評比一流的掃路車專用風機，專業設計高效、高壓離心風機，其蝸殼、葉輪均采用高科技技術進行了超強耐磨處理，耐磨性能大大提高，經試驗比較其耐磨性是同類普通風機的6~8倍以上，使整體清掃效果更突出。

6、噴水降塵選用優質高效的離心水泵：流量大，壓力高，能夠有效的降低清掃揚塵，及減少吸口堵塞，該車在清掃刷盤裝有不銹鋼噴水架及銅質降塵噴頭。
7、掃刷驅動馬達采用優質擺線液壓馬達：工作效率高、使用壽命長。
8、箱體頂部設置了大面積濾網：減少堵塞保證抽吸氣流暢通，箱體頂部設置了導流槽，提高降塵效果，使垃圾堆積均勻，提高有效容量。
9、清掃裝置，具有自動避障保護功能或自動復位功能：掃刷采用彈簧懸浮避障結構，防止掃刷遇到障礙物被撞壞的可能。
10、該車的抽吸盤采用全浮動連接結構：可充分保證在進行清掃作業時，吸盤可根據路面狀況隨動，以保證吸盤與路面的間隙始終保持不變。后吸盤行走機構**，遇小減速帶輕松越過。

11、左右前刷盤可**或聯動：使車輛在工作中能夠有選擇地使用右前掃或左前掃工作，使得靠快車道一側的工作機構可在選擇左掃的情況下不伸出車體既減小了占道寬度，提高了作業和通行車輛的安全，又減少了掃刷的磨損，降低了運行成本。
12、采用獨到的手壓泵應急舉升系統：能夠在副發動機出現故障，無法啟動副發動機時，將垃圾箱體升起，以便于維修人員進行檢修。
13、PLC智能**系統（選裝）：該系統是我公司在手動按鍵操作系統基礎上開發的一款高科技智能系統，該智能**系統為液晶顯示器手觸屏式，可在顯示屏上操作掃路車整體作業，并安裝一鍵式智能**系統，可一鍵完成整個作業操作。智能系統還可檢測車輛使用時狀況能更有效的為駕駛員在駕駛室內反饋車輛作業操作狀況。當車輛出現故障時智能系統能在顯示屏上有效的顯示車輛故障原因和提前提醒駕駛員注意操作
14、多種配置，多種選擇：為使車輛真正作到一車多用，該車還可根據用戶需要，選擇裝配推雪鏟或帶灑水車前沖后灑等裝置。

底盤配置：

該車采用東風多利卡D7或凱普特K7原裝二類汽車底盤生產，2030單排駕駛室，可選配云內150馬力、朝柴170馬力、玉柴165馬力國六柴油發動機，萬里揚6檔變速箱，排氣制動，245/70R19.5輪胎，2.7噸前橋，5.5噸后橋，192雙層車架，帶原廠空調，電動窗，斷氣剎，ABS。

上裝基本配置

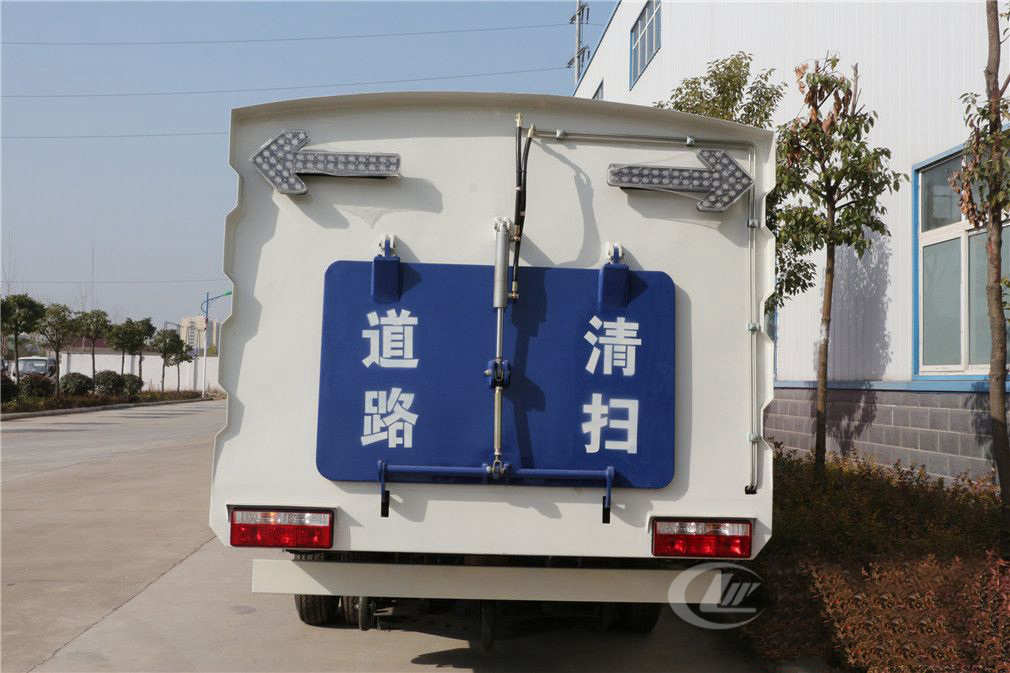

標準配置：	采用“中置四掃盤+噴霧降塵裝置+中置擋皮+后置吸嘴”的結構布局，江鈴78馬力副發動機，三洋馬達，施耐德**開關，海普瑞斯電磁閥組，無級變速自動離合器，免維護離心式風機，不銹鋼垃圾箱、水箱，尾部LED箭頭燈，手動泵應急系統，**大的清掃寬度3.2米。
選裝配置：	用戶可根據個人需求選擇加裝前沖、后灑、噴霧、自潔卷盤、作業監控系統、**吸管裝置等配置。

工作原理

清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。

洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。

路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。

后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。

低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。

車輛主要技術參數

產品主要技術資料
產品名稱：	東風大多利卡掃路車	外型尺寸(mm)：	6700,7130×2230,2350×2650,2750
總 質 量 ：(kg)	11995	接近/離去角	21/12
額定質量：(kg)	5500	前懸/后懸(mm)：	1130/1770,1130/2200
整備質量：(kg)	6300	**高車速(km/h)：	103
軸荷：	4350/7645

底盤參數
底盤型號：	EQ1125SJ8CDC	批次：	330
軸 數：	2	燃油種類：	柴油
軸 距(mm)：	3800	前 輪 距(mm)：	1745,1802,1820,1842
駕乘人數：	3	后 輪 距(mm)：	1630,1650,1800,1720
輪 胎 數：	6	彈簧片數：	8/10+7,12/12+9
輪胎規格：	245/70R19.5,8.25R20

發動機參數
發動機型號	發動機生產企業	排量（ml）	功率（kw）
D25TCIF1 CY4SK361 YCY30165-60	昆明云內動力股份有限公司 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司	2499 3856 2970	110 125 121
排放標準：	GB3847-2005,GB17691-2018國Ⅵ	燃料種類：	柴油

車輛主要清掃性能參數

清水箱容積：	2.5m3	箱體材質：	不銹鋼
垃圾箱容積：	5m3	清掃寬度：	3.0-3.2m
垃圾箱傾卸角：	≥45°	清掃速度：	3-15km/h
副發動機：	江鈴57KW	**大清掃能力：	50000m3/h
清掃效率：	95%	**大吸入顆粒：	110mm
